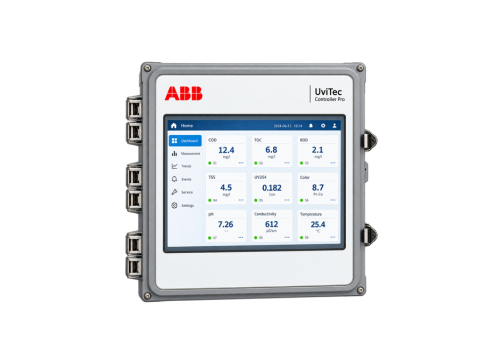

UviTec Controller Pro là bộ điều khiển và hiển thị trung tâm của hệ thống quan trắc quang học UviTec do ABB sản xuất. Thiết bị điều khiển một hoặc nhiều sensor cùng các phụ kiện đi kèm, hiển thị dữ liệu và cấu hình trên màn hình cảm ứng màu 12.1 inch.
Bộ điều khiển hỗ trợ Modbus TCP qua cổng Ethernet, có thể bổ sung RS485 Modbus RTU, modem di động, ngõ ra và ngõ vào 4-20 mA, mô-đun vào ra số. Nhờ đó dữ liệu có thể chuyển đến PLC, bộ ghi dữ liệu hoặc hệ thống giám sát của nhà máy.
Giao diện và quản lý dữ liệu
Trang Tổng quan (Summary) hiển thị giá trị các thông số đã hiệu chỉnh và các sensor kết nối thêm; mỗi thông số có một ô riêng, khi thêm tương quan mới (ví dụ BOD) ô mới tự xuất hiện. Trang Lịch sử (History) vẽ đồ thị nồng độ theo thời gian, cho chọn thông số và thang hiển thị. Thanh trạng thái ở cuối màn hình hiển thị cảnh báo, trạng thái làm sạch và người dùng đang đăng nhập.
Trang Bảo trì (Maintenance) hiển thị tuổi thọ đã sử dụng của đèn, bộ hút ẩm và buồng đo cùng ngày cần bảo dưỡng. Chế độ lấy mẫu (Sampling mode) tạm tắt các tác vụ có thể ảnh hưởng đến việc lấy mẫu đối chứng, ví dụ thổi khí đường hút. Chế độ này chỉ bật khi đang lấy mẫu đối chứng.
Ngõ vào ra và đầu ra 4-20 mA
Mô-đun vào ra số có 4 ngõ vào và 4 ngõ ra. Ngõ vào có thể kích hoạt làm sạch theo tín hiệu ngoài, luân phiên dòng mẫu của bộ Dual Feed, hoặc bật tắt phép đo. Khi tắt phép đo, đèn của sensor dòng ML được tắt và bộ điều khiển giữ giá trị hợp lệ gần nhất, hữu ích với hệ thống có dòng mẫu gián đoạn. Ngõ ra có thể báo lỗi, cảnh báo hoặc điều khiển bộ Dual Feed.
Ngõ ra 4-20 mA cho chọn thông số, giá trị nhỏ nhất và lớn nhất. Chế độ báo lỗi đưa ngõ ra về mức thấp hoặc cao khi hệ thống có sự cố để tránh truyền dữ liệu sai; giá trị mặc định là 22 mA. Bộ điều khiển cũng cho thêm sensor ngoài của người dùng qua các ngõ vào 4-20 mA.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | ABB |
| Phiên bản | S-11TPC: máy tính trong tủ; S-11TPCD: máy tính gắn ngoài cửa tủ |
| Màn hình | Cảm ứng màu 12.1 inch (307 mm) |
| Số sensor | Điều khiển một hoặc nhiều sensor UviTec và phụ kiện |
| Nguồn cấp | 24 V DC, kèm bộ nguồn 24 V DC |
| Truyền thông tiêu chuẩn | Ethernet, Modbus TCP |
| Truyền thông tùy chọn | RS485 Modbus RTU, modem di động |
| Ngõ ra 4-20 mA | Tùy chọn, tự cấp nguồn, nối trực tiếp PLC hoặc bộ ghi dữ liệu |
| Ngõ vào 4-20 mA | Tùy chọn, 4 ngõ vào để tích hợp sensor ngoài |
| Mô-đun vào ra số | 4 ngõ vào và 4 ngõ ra số |
| Dòng tối đa ngõ ra số | Sw1: 1.0 A; Sw2, Sw3, Sw4: 0.25 A mỗi ngõ |
| Cấu hình ngõ ra số mặc định | 2 công tắc nguồn 24 V DC và 2 tiếp điểm khô, có thể đổi tại hiện trường |
| Cấu hình ngõ vào số mặc định | 2 ngõ tín hiệu 5-24 V DC và 2 ngõ tiếp điểm khô, có thể đổi tại hiện trường |
| Lắp đặt | Treo tường, nên đặt cách sensor đường rẽ dưới 60 cm |
| Cấp người dùng | Moderator và Administrator |
Lắp đặt và vận hành
Tài liệu hãng yêu cầu kiểm tra thiết bị bằng mắt trước khi vận hành, không dùng nếu có hư hỏng. Người chịu trách nhiệm phải đọc kỹ hướng dẫn trước khi lắp đặt hoặc bảo dưỡng. Bộ điều khiển làm việc với điện áp đến 24 V DC. Không dùng vật nhọn chạm màn hình, chỉ dùng ngón tay hoặc bút cảm ứng.
Ngày giờ của thiết bị được hãng cài sẵn theo múi giờ miền Đông Bắc Mỹ; việc đổi múi giờ hoặc hiệu chuẩn màn hình cảm ứng cần liên hệ ABB. Mã thiết bị (slave ID) được nhập tự động khi thêm sensor và không nên đổi nếu chưa có hướng dẫn của hãng.
VIETMAP Environment có thể hỗ trợ xác định cấu hình bộ điều khiển, số lượng ngõ vào ra, phương án truyền dữ liệu về PLC hoặc bộ ghi dữ liệu theo từng trạm quan trắc.
