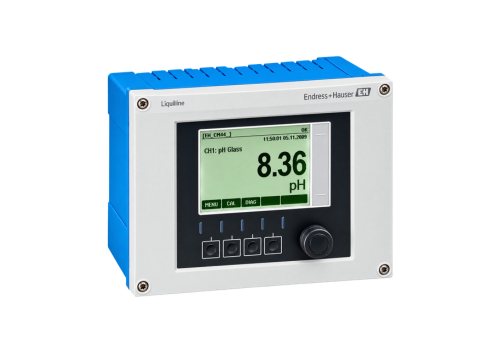

Liquiline CM442, CM444 và CM448 là họ bộ truyền đa thông số của Endress+Hauser, dựa trên công nghệ số Memosens, kết nối đến 8 sensor. Thiết bị dùng cho giám sát và điều khiển quá trình trong công nghiệp và môi trường, gồm nước, nước thải, nhà máy điện và công nghiệp hóa chất.
Bộ truyền có thể mở rộng bằng mô-đun, tính toán thêm giá trị mới từ các giá trị đo, gán chức năng làm sạch, bộ điều khiển và rơ-le cảnh báo, đồng thời tích hợp truyền thông số và máy chủ web.
Cấu hình kênh đo và mô-đun
Thiết bị gồm mô-đun cơ bản BASE-E luôn có, các mô-đun sensor số 2DS, mô-đun vào ra số DIO, mô-đun ngõ vào dòng 2AI, ngõ ra dòng 2AO hoặc 4AO và mô-đun rơ-le 2R hoặc 4R. Các ngõ vào gán kênh đo theo thứ tự khe và cổng. CM442 mở rộng lên CM444 hoặc CM448 bằng bộ nâng cấp gồm bộ nguồn mở rộng và 6 khe mô-đun.
Ví dụ cấu hình do hãng đưa ra cho đầu ra của nhà máy xử lý nước thải: 4 sensor Memosens đo pH, nhiệt độ, độ đục CUS51D, nitrat CAS51D và hệ số hấp thụ phổ CAS51D; lưu lượng từ thiết bị đo ngoài đưa vào qua ngõ vào dòng; Modbus TCP và 4 rơ-le cho làm sạch hoặc giá trị giới hạn.
Truyền thông và lưu trữ dữ liệu
Thiết bị hỗ trợ HART, PROFIBUS DP, Modbus RS485, Modbus TCP và EtherNet/IP. Máy chủ web cho phép cấu hình, xem giá trị đo, thông báo chẩn đoán và nhật ký từ xa qua mạng LAN hoặc bộ định tuyến. Toàn bộ giá trị đo, kể cả nguồn ngoài, lưu trong nhật ký dữ liệu, truyền qua Ethernet, giao diện CDI hoặc thẻ SD và xuất dạng CSV.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Endress+Hauser |
| Kiểu thiết bị | Bộ truyền đa thông số, số hóa theo công nghệ Memosens |
| Số kênh đo | CM442: 1 đến 2 ngõ vào Memosens; CM444: đến 4; CM448: đến 8 kênh đo |
| Ngõ ra dòng | 2, 4, 6 hoặc 8 ngõ 0/4-20 mA chủ động, cách ly; tùy chọn HART qua ngõ ra dòng 1:1 |
| Ngõ vào dòng | Mô-đun 2AI, mỗi mô-đun 2 ngõ vào dòng thụ động |
| Rơ-le | 1 rơ-le cảnh báo (chuyển mạch đơn); thêm 2 hoặc 4 rơ-le bằng mô-đun mở rộng |
| Vào ra số | Mô-đun DIO: 2 ngõ vào số và 2 ngõ ra số; tối đa 2 mô-đun |
| Giới hạn mở rộng | Tổng số ngõ vào và ngõ ra dòng không quá 8 |
| Truyền thông | HART, PROFIBUS DP, Modbus RS485, Modbus TCP, EtherNet/IP, Ethernet, máy chủ web |
| Lưu trữ dữ liệu | Nhật ký dữ liệu trong bộ nhớ không mất điện; thẻ SD; xuất CSV; phần mềm Field Data Manager |
| Màn hình | Đồ họa 240×160 điểm, thấu phản xạ, nền đỏ khi có cảnh báo |
| Nguồn cấp | CM442: 100-230 V AC ±15 % hoặc 24 V AC/DC; CM444 và CM448: 100-230 V AC hoặc 24 V DC |
| Công suất tiêu thụ | CM442: tối đa 55 VA hoặc 22 W (24 V DC); CM444 và CM448: tối đa 73 VA hoặc 68 W (24 V DC) |
| Nhiệt độ môi trường | CM442: -20-60 °C; CM444: thường -20-55 °C |
| Cấp bảo vệ | IP66/67, NEMA TYPE 4X |
| Khối lượng | Khoảng 2.1 kg |
| Chiều dài cáp sensor | Tối đa 100 m |
Lắp đặt và lưu ý khi chọn cấu hình
Thiết bị không có công tắc nguồn nên người dùng phải trang bị bộ ngắt mạch gần thiết bị. Khi lắp ngoài trời, cần dùng mái che thời tiết. Tổng số ngõ vào và ngõ ra dòng không vượt quá 8, và chỉ lắp tối đa hai mô-đun DIO.
Thông số trong bài lấy theo tài liệu kỹ thuật hãng bản 18.15; cần đối chiếu bản mới nhất của Endress+Hauser khi đặt hàng.
VIETMAP Environment có thể hỗ trợ xác định phiên bản CM442, CM444 hoặc CM448, số ngõ vào ra, mô-đun truyền thông và phương án kết nối dữ liệu về hệ thống quan trắc.
