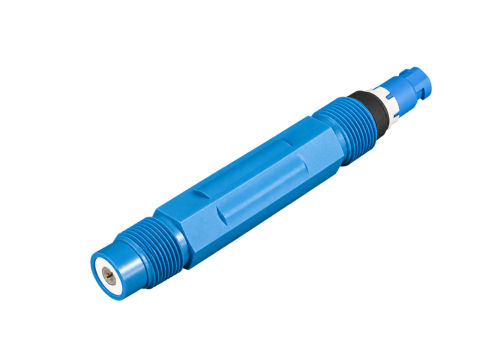

Memosens CPF81E là cảm biến pH số của Endress+Hauser, ứng dụng cho
khai khoáng, nước công nghiệp và xử lý nước thải. Hãng giới thiệu ứng dụng tuyển nổi, hòa tách, trung hòa, giám sát đầu ra, giám sát đầu vào và đầu ra.
Cảm biến có cầu nối điện phân KNO3 giúp tăng khả năng chống ngộ độc điện cực bởi ion S2- hoặc CN-. Màng phẳng là tùy chọn để tăng độ bền mòn. Hai đầu thân có ren NPT ¾ inch giúp lắp đặt dễ dàng.
Nguyên lý đo và công nghệ Memosens
Màng thủy tinh sinh ra điện thế phụ thuộc pH của môi chất, hệ tham chiếu Ag/AgCl tích hợp làm điện cực so sánh, giá trị pH được tính theo phương trình Nernst. Cảm biến có sẵn NTC 30K để bù nhiệt độ.
Công nghệ Memosens số hóa giá trị đo ngay trong cảm biến và truyền cảm ứng đến bộ truyền, loại bỏ các sự cố do ẩm. Dữ liệu hiệu chuẩn, lịch sử hiệu chuẩn và tải trọng sử dụng được lưu trong cảm biến, nên có thể hiệu chuẩn trong phòng thí nghiệm và thay nhanh cảm biến đã hiệu chuẩn sẵn tại hiện trường.
Lựa chọn ứng dụng L hoặc N
Ứng dụng L cho dải pH 0-14 và nhiệt độ môi chất 0-110 °C. Ứng dụng N cho dải pH 0-11 và nhiệt độ 0-80 °C. Chọn theo nhiệt độ và pH thực tế của điểm đo, đồng thời tuân thủ giới hạn áp suất và nhiệt độ trong đồ thị làm việc của hãng.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Endress+Hauser |
| Nguyên lý | Điện cực thủy tinh đo pH, tham chiếu Ag/AgCl hai ngăn |
| Dải đo (ứng dụng L) | pH 0-14; nhiệt độ 0-110 °C |
| Dải đo (ứng dụng N) | pH 0-11; nhiệt độ 0-80 °C |
| Cảm biến nhiệt độ | NTC 30K tích hợp |
| Hệ tham chiếu | Hai ngăn: ngăn thứ nhất gel KNO3 3 M; ngăn thứ hai dây Ag/AgCl, gel KCl 3 M |
| Áp suất | 0.8-11 bar tuyệt đối |
| Độ dẫn tối thiểu | 50 µS/cm (áp suất khí quyển, không có dòng chảy) |
| Cấp bảo vệ | IP68 (cột nước 10 m, 25 °C, 45 ngày, KCl 1 M) |
| Vật liệu | Thân PPS; thủy tinh màng không chì; đầu cắm Memosens chịu áp 16 bar (tương đối) |
| Đầu nối cơ khí | NPT ¾ inch trên và dưới; mô-men siết 3 Nm khi lắp trong cụm E+H |
| Kích thước | Dài 150 mm (màng cầu); đường kính 22 mm |
| Khối lượng | 0.12-0.15 kg, chưa gồm cáp |
| Giao tiếp | Số hóa Memosens 2.0, truyền cảm ứng không tiếp xúc |
| Bộ khuếch đại tích hợp | Tùy chọn |
Lắp đặt và bảo trì
Cảm biến lắp trong cụm nhúng Flexdip CYA112 hoặc cụm dòng chảy, nối bộ truyền Liquiline CM44x hoặc CM42 qua cáp dữ liệu Memosens CYK10. Trước khi vặn cảm biến, cần kiểm tra ren, vòng đệm và bề mặt làm kín sạch, không hư hỏng. Không sử dụng cảm biến ở nhiệt độ có nguy cơ đóng băng.
Cảm biến có thể chịu áp suất tích tụ khi dùng lâu ở áp suất cao; cần đeo kính và găng bảo hộ khi xử lý và tránh gia nhiệt nhanh. Dung dịch chuẩn CPY20 của hãng dùng để hiệu chuẩn. Thông số trong bài lấy theo tài liệu hãng bản 01.21.
VIETMAP Environment có thể hỗ trợ chọn ứng dụng L hoặc N, cụm lắp đặt, bộ truyền Liquiline và kế hoạch hiệu chuẩn pH cho từng điểm quan trắc.
