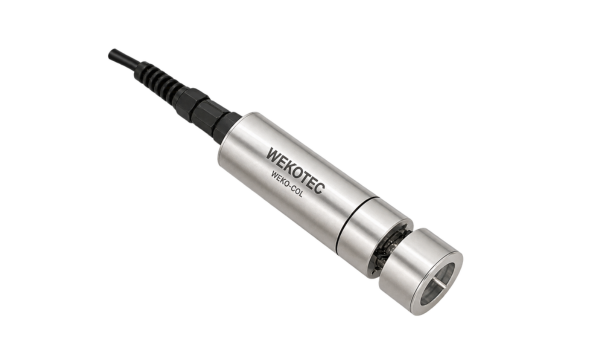

WEKO-COL là cảm biến quang học dùng để theo dõi màu biểu kiến của nước. Thiết bị có chức năng bù ảnh hưởng độ đục, cần gạt tự động làm sạch và đầu ra số RS485 Modbus. Thân cảm biến đạt IP68, phù hợp với phương án lắp ngâm tại điểm đo trực tuyến.
WEKO-COL có dải đo 0-500 Hazen, độ chính xác ±5%, độ phân giải 0.01 Hazen, độ tuyến tính >0.999 và thời gian đáp ứng ≤5 giây. Cảm biến được định hướng cho các ứng dụng cần theo dõi biến động màu của nước.
Đo màu bằng phương pháp quang học
WEKO-COL đánh giá màu bằng phương pháp hấp thụ đa bước sóng. Cụm quang học sử dụng thấu kính 470 nm và 546 nm. Thuật toán có bù độ đục nhằm giảm ảnh hưởng của các hạt lơ lửng đến kết quả màu biểu kiến.
Phép đo quang học yêu cầu cửa sổ cảm biến sạch và không bị trầy xước. Cần gạt i tự làm sạch giúp hạn chế bám cặn, vi sinh và tạp chất trên bề mặt quang học, nhưng vẫn cần kiểm tra định kỳ để phát hiện chất bẩn mà cần gạt không loại bỏ hết.
Kết nối và lắp đặt
Cảm biến dùng nguồn DC 9-24 V, yêu cầu dòng điện 1 A. Đầu ra RS485 Modbus cho phép tích hợp với WEKO-IOT-CON hoặc hệ thống thu thập dữ liệu tương thích.
Thân cảm biến bằng titan, kích thước φ46×189.5 mm, cấp bảo vệ IP68 và chịu áp suất tối đa 3 bar. Cáp tiêu chuẩn dài 10 m, có thể tùy chỉnh. Vị trí lắp cần bảo đảm cảm biến luôn tiếp xúc với mẫu đại diện, có không gian cho cần gạt hoạt động và thuận tiện cho hiệu chuẩn, vệ sinh.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Wekotec |
| Xuất xứ | Hàn Quốc |
| Model | WEKO-COL |
| Chỉ tiêu | Màu biểu kiến |
| Nguyên lý | Hấp thụ đa bước sóng |
| Dải đo | 0-500 Hazen |
| Độ chính xác | ±5% |
| Độ phân giải | 0.01 Hazen |
| Độ tuyến tính | >0.999 |
| Thời gian đáp ứng | ≤5 giây |
| Dải nhiệt độ | 0-50 °C |
| Giao tiếp | RS485, Modbus |
| Nguồn cấp | DC 9-24 V, 1 A |
| Phương thức lắp | Ngâm trực tiếp |
| Cấp bảo vệ | IP68 |
| Áp suất tối đa | 3 bar |
| Kích thước | φ46×189.5 mm |
| Chiều dài cáp | 10 m tiêu chuẩn, có thể tùy chỉnh |
| Vật liệu thân | Titan |
| Hiệu chuẩn | Một điểm hoặc hai điểm |
Hiệu chuẩn và bảo trì
WEKO-COL hỗ trợ hiệu chuẩn một điểm hoặc hai điểm. Manual yêu cầu vệ sinh nhẹ cửa sổ quang học bằng vật liệu mềm; nếu bề mặt bám bẩn nặng, phải thực hiện đúng dung dịch và thời gian xử lý do hãng hướng dẫn. Zero và span cần được kiểm tra định kỳ theo điều kiện vận hành.
VIETMAP Environment có thể hỗ trợ lựa chọn dải đo, xác định vị trí lắp, kế hoạch vệ sinh và tích hợp dữ liệu độ màu vào hệ thống quan trắc.
