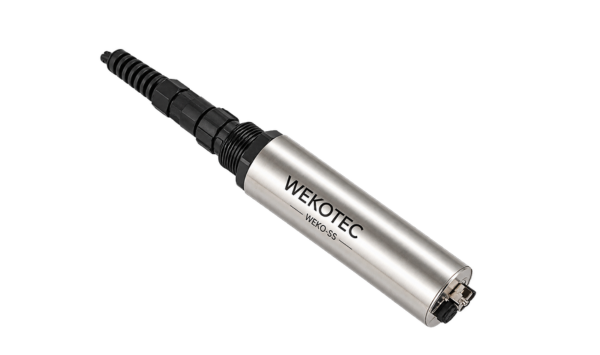

WEKO-SS là cảm biến đo tổng chất rắn lơ lửng TSS bằng phương pháp tán xạ ánh sáng. Thiết bị có hai lựa chọn dải đo, hỗ trợ RS485 Modbus và tích hợp chổi làm sạch để phục vụ theo dõi liên tục trong nước.
Thân cảm biến đạt cấp bảo vệ IP68, dùng vật liệu hợp kim titan và được thiết kế cho phương án lắp ngâm. Cấu hình này phù hợp với các điểm đo cần theo dõi TSS tại công đoạn xử lý nước, đầu ra nước thải hoặc nguồn nước có chất rắn lơ lửng, sau khi đã khảo sát nồng độ và điều kiện bám bẩn thực tế.
Nguyên lý tán xạ ánh sáng
WEKO-SS sử dụng nguồn sáng cận hồng ngoại để giảm ảnh hưởng của màu trong mẫu. Catalogue 2026 ghi nguyên lý tán xạ ngược ở góc 135 độ; manual mô tả hệ quang học gồm nguồn phát, cảm biến tham chiếu và bộ thu tại góc này. Khi nồng độ chất rắn lơ lửng thay đổi, cường độ ánh sáng tán xạ thu được cũng thay đổi và được dùng để tính giá trị TSS.
Catalogue 2026 công bố hai lựa chọn dải đo là 0.5-4000 mg/L hoặc 0.5-10000 mg/L, độ chính xác ±5%, độ phân giải 0.1 mg/L và thời gian đáp ứng ≤10 giây. Dải đo phải được chọn theo đặc tính nước tại điểm lắp để vừa bao quát biến động vừa duy trì khả năng phân giải phù hợp.
Làm sạch và kết nối
Cần gạt làm sạch tự động giúp hạn chế bám cặn bẩn trên cửa sổ quang học và kéo dài khoảng thời gian giữa các lần bảo trì. Chức năng này không thay thế hoàn toàn việc kiểm tra định kỳ. Sợi, bùn hoặc vật lạ mắc vào cần gạt có thể làm giảm hiệu quả vệ sinh và ảnh hưởng kết quả đo.
Cảm biến truyền dữ liệu qua RS485 Modbus và dùng nguồn DC 24 V. Dòng tiêu thụ được công bố <50 mA khi không làm sạch và <100 mA khi cần gạt hoạt động. Khi thiết kế bộ nguồn cho tủ điều khiển, cần cộng dồn dòng của toàn bộ cảm biến trong chu kỳ làm sạch đồng thời.
Thông số kỹ thuật chính
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Wekotec |
| Xuất xứ | Hàn Quốc |
| Model | WEKO-SS |
| Nguyên lý | Tán xạ ngược ánh sáng cận hồng ngoại, góc 135 độ |
| Dải đo | 0.5-4000 mg/L hoặc 0.5-10000 mg/L |
| Độ chính xác | ±5% |
| Độ phân giải | 0.1 mg/L |
| Thời gian đáp ứng | ≤10 giây |
| Dải nhiệt độ | 0-50 °C |
| Giao tiếp | RS485, Modbus |
| Nguồn cấp | DC 24 V |
| Dòng tiêu thụ | <50 mA; <100 mA khi làm sạch |
| Cấp bảo vệ | IP68 |
| Áp suất tối đa | 3 bar |
| Phương thức lắp | Ngâm trực tiếp |
| Kích thước | φ36×198.2 mm |
| Chiều dài cáp | 10 m tiêu chuẩn, có thể tùy chỉnh |
| Vật liệu thân | Hợp kim titan |
| Hiệu chuẩn | Một điểm hoặc hai điểm |
Bảo trì trong quá trình vận hành
Manual yêu cầu kiểm tra bề mặt quang học và trạng thái cần gạt làm sạch, đồng thời tránh làm xước kính bảo vệ. Tài liệu tham khảo chu kỳ thay cần gạt khoảng 6 tháng tại nhà máy nước hoặc hệ thống xử lý nước thải sinh hoạt và khoảng 3 tháng tại môi trường nước thải hoặc chất thải có tải lượng cao. Đây là mốc tham khảo; chu kỳ thực tế cần điều chỉnh theo mức bám bẩn.
VIETMAP Environment có thể hỗ trợ khảo sát dải TSS, vị trí lắp, nguồn cấp, chu kỳ vệ sinh và kết nối cảm biến với bộ điều khiển hoặc bộ ghi dữ liệu.
